Dehaco hidraulikus cölöpverő

A Dehaco Hyrax 250 és Hyrax 400 berendezéseket kettős célból fejlesztették:

  • a talaj és különféle nyersanyagok tömörítése
  • oszlopok, pillérek talajba juttatása

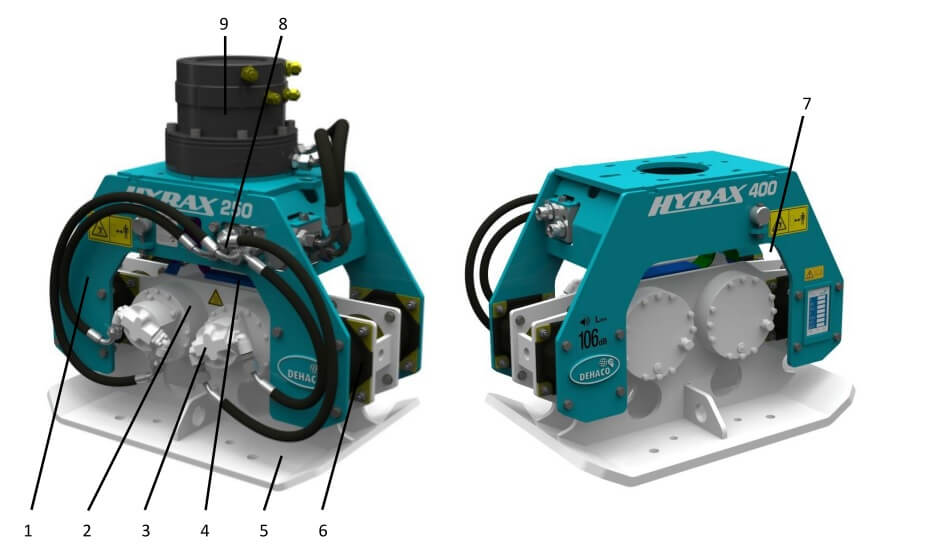

Dehaco hidraulikus cölöpverő áttekintése

hidraulikus cölöpverő
  1. A fedlap alkotja a cölöpverő vázát.
  2. Excentertengely.
  3. Az excentertengelyeket hidromotorok hajtják.
  4. A biztonsági hevederek a személyi sérülés és az anyagi károk elkerülését szolgálják.
  5. A rezgőlap felelős a szóban forgó anyagra történő erőátvitelért.
  6. A rezgéscsillapító gumikon keresztül csatlakozik az excenterburkolat és a rezgőlap a fő tartóvázhoz. A gumik elősegítik a rezgések csillapítását az exkavátoron vagy traktoron belül.
  7. Az excenterburkolaton lévő túlnyomásszelep a hidromotor gyűrűtömítésének szivárgásai ellen véd.
  8. Az ISP rendszer az exkavátortól a hidromotorhoz áramló hidraulikaolaj mennyiségét és nyomását szabályozza. Az áramlás irányát az IDP rendszer is befolyásolja, amely lehetővé teszi a Hyrax berendezés működésének finomhangolását.
  9. Lehetőség van mechanikus és hidraulikus rotátor üzemeltetésére is. A hidraulikus rotátor képes mindkét irányba forogni korlátozás, illetve a tömlők és egyéb alkatrészek sérülésének kockázata nélkül.

A cölöpverő gép oszlopverő gép vagy cölöpöző néven is ismert a piacon.

Dehaco hidraulikus cölöpverő műszaki specifikáció

 HYRAX 250HYRAX 400
Munkagép tömege (tonna)3,5–98–18
Üzemi tömeg (kg)265410
Alsó lemez (szélesség x hossz, mm)470 x 650530 x 620
Magasság (mm)603698
Ideális olajáramlás (l/perc)4090
Előírt olajáramlás (l/perc)35-20085-200
Ideális üzemi nyomás (bar)180180
Visszatérő olaj max. nyomása (bar)1515
Frekvencia (ford/perc)30003000
Erő (kN)4391
Mennyiség szabályozásaIDP rendszerIDP rendszer
Furatminta típusaKP10KP10

1. opció: mechanikus rotátor
Üzemi tömeg a rotátorral együtt (kg)305450
Teljes magasság a rotátorral (mm)634729
Furatminta típusaKP10KP10

2. opció: hidraulikus rotátor
Üzemi tömeg a rotátorral együtt (kg)340545
Teljes magasság a rotátorral (mm)806973
Rotátor előírt olajáramlása (l/perc)15–25 15–25
3. opció: fali bilincs
Bilincs tömege (kg)165165
Bilincs szorítóereje (kN)350350
Bilincs előírt olajáramlása (l/perc)10–40 10–40
Bilincs üzemi nyomása (bar)160-350160-350

Dehaco hidraulikus cölöpverő működés közben
